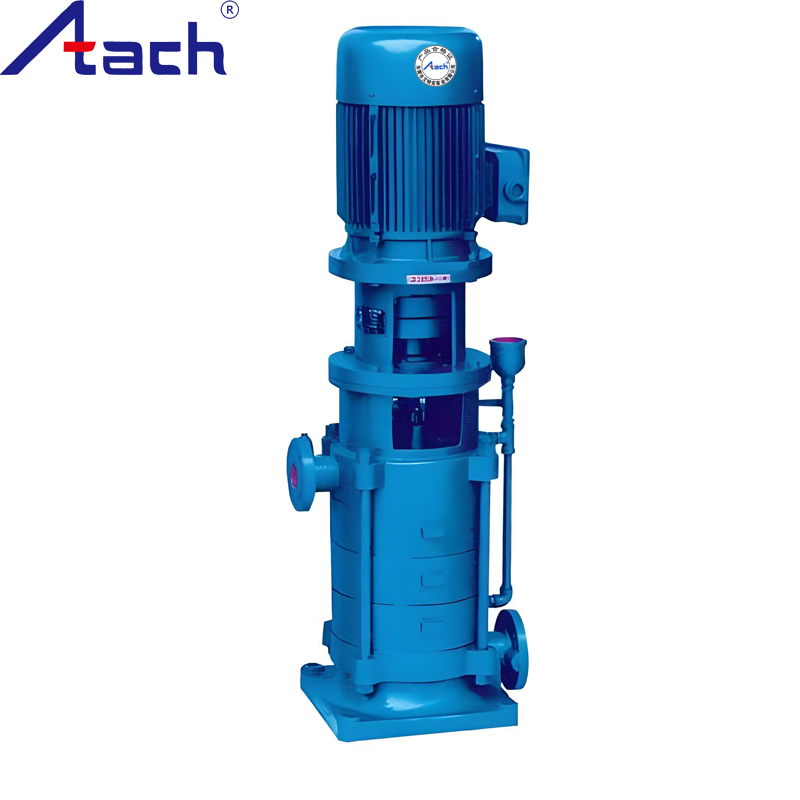

中转速立式多级离心泵艾特克牌80DL54-20*4

-水泵名称：:立式多级离心泵

-所属类型：离心泵

-水泵型号：80DL54-20*4

-水泵品牌：艾特克ATACH

-结构形式：立式带联轴器

-叶轮数目：4个

-额定流量：54 m3/h

-额定扬程：80 m

-配套功率/转速：22 Kw/1480转

-电源：3相/380V/50HZ    （接受定制特殊电压，特殊频率，防爆，YE3节能电机）

-过流部件材质：铸铁、不锈钢304、不锈钢316、不锈钢316L

-密封形式：填料密封/机械密封

-进出口径：80*80 mm

-必须汽蚀余量：2.2 m

-主要适用工况：高层建筑及生活供水、空调机组循环，冷却水输送等需要泵扬程或者压力比较高的场合。

如需要DL系列其他规格或参数，详询我单位销售人员。

■产品用途

80DL54-20*4立式多级离心泵广泛应用于高层建筑及生活供水、空调机组循环，冷却水输送。

■输送介质

主要输送稀薄的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水，不含固体颗粒或纤维的液体。

■性能范围

转速：1480 r/min

流量：9-504 m3/h

扬程 ：25-240 m

功率：3-450 Kw

■型号意义

80DL54-20*4

80:泵吸入口径

DL：立式多级离心泵

54:泵设计流量54m3/h

20：一级泵设计扬程20m

4：泵级数4级

■泵说明

  DL型泵是艾特克泵业从卧式多级离心泵基础上进行优化设计和制造，其性能符合国家*新标准，JB/T2727-93的要求。螺杆把进水段、中段、出水段夹紧联为一体。水泵每一级装一个叶轮，一个导水叶。轴向力采用水平衡方法解决，残余轴向力由球轴承承受，用油脂润滑。轴封采用机械密封或填料密封。

  泵的吸入口在下方，出水口在上方。用户可根据需要，调整出水段90°、180°、270°的方向。

  该泵具有效率高、性能范围广、运转安全平稳、寿命长、占地面积小、安装检修方便的特点。

■泵配置

电机配用Y型立式电机，电机在尺寸上和功率等级上符合IEC和DIN42637标准，运转平稳、安装方便。
